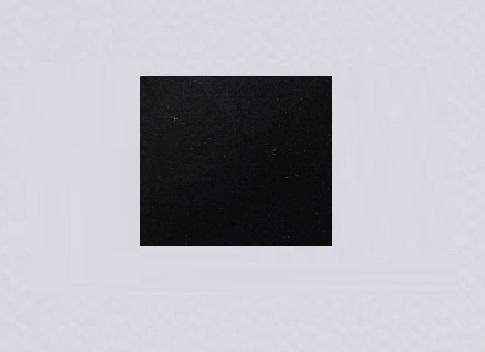

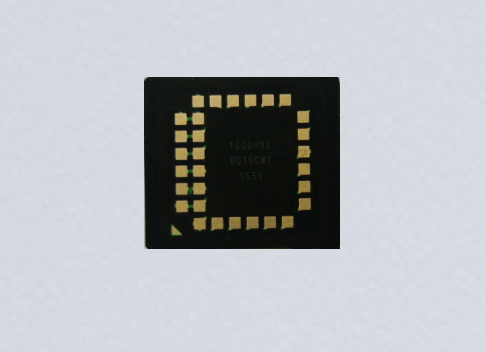

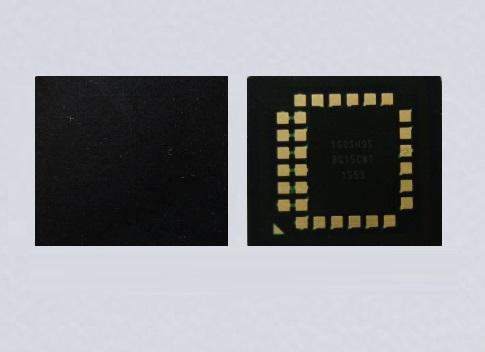

SFC160 160*160 晶片

    產品簡介

    SFC160 是目前電容式的指紋辨識晶片中,最輕巧薄型的產品,最適合搭配手機、筆電、平板電腦等個人設備的運用。SFC160 採用新一代的 SIP 封裝模式,使感應晶片面積雖小,卻仍能精準辨識指紋特徵,達到最佳的鑑識效果。SFC160 的操作原理是由像素矩陣感測手指影像,經類比-數位轉換,數位處理,最後透過介面傳輸。SFC160 的感測影像品質亦可藉由放大增益、誤差值和參考電壓參數去調整。除此之外,操作參數跟傳輸介面速度亦可根據需求設定。

    產品特色

    • 影像解析度 508 DPI
    • 2D 感應取像為 160x160 Pixels
    • 主動感應面積 8 mm x 8 mm
    • 內建14-bit ADC的數位影像
    • 可調整內建的電壓參數
    • 高速的 SPI介面
    • 0.03 秒的讀取時間
    • 128-byte的晶片資料傳輸
    • 1.8 Volt ~ 3.3±10% Volt的 I/O 傳輸
    • 符合RoHS標準


    產品應用

    • 新型超薄電容式指紋感應晶片
    • 適合行動裝置(手機/平板/個人行動裝置)



    產品規格
    輸出影像尺寸 160x160
    像素
    掃描速度 1/30

    解析度 508
    點數/英吋
    掃描介面 SPI
    -
    耗電量: 睡眠模式 <3
    微安培
    耗電量: 待機 <50
    微安培
    耗電量: 擷取影像 <16
    微安培
    操作電壓: 系統操作 2.8~3.3
    伏特
    操作電壓: 輸入輸出操作 1.8~3.3
    伏特
    實際尺寸 12.40x11.00x0.63
    公厘
    取像尺寸 8x8
    公厘
    重量 2.35±0.1
    公克
    溫度 -20~80

    濕度 20~80 百分比
    靜電保護 15 千伏特
