SFC360/361 256*360 晶片

    產品簡介 產品特色 產品應用 產品規格 評估套件 (NU) 規格 相關下載
    產品簡介

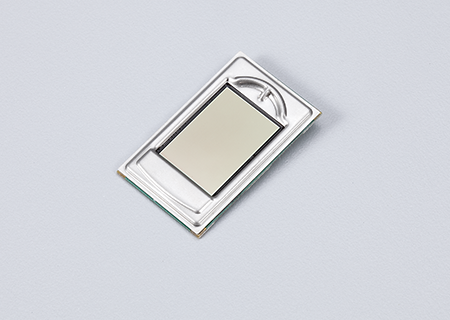

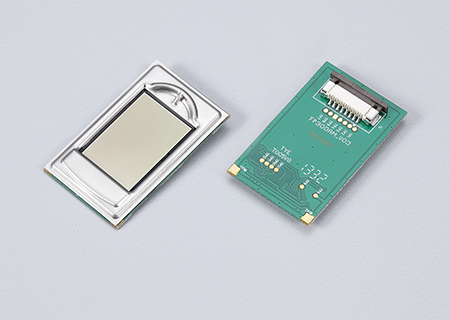

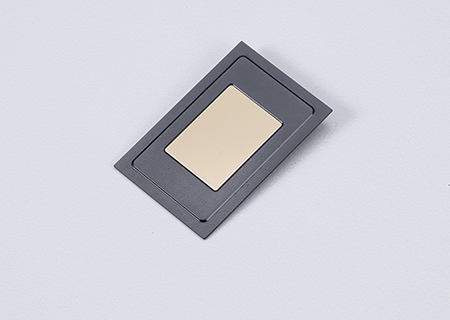

    SFC360/361 是新一代的 256*360 薄型指紋辨識晶片，採用電容接觸技術並輔以高強度表面，以及防靜電 (ESD) 的保護。內建的類比及數位電路，可降低外部元件的數量，可簡單的採用 SPI 界面和微處理器 (microprocessor) 作連結。SFC360/361 能比 SFC160 讀取更多指紋特徵點，可以截取 40個指紋特徵點，以達到最優異的鑑識效果。但 SFC360/361 仍保持精巧的外型，因此最適用於手持式工業電腦，或 POS/KIOSK/ATM 系統等公共設施，也因為其小尺寸的面積，讓搭配的裝置在機構設計上更有彈性，並能夠兼顧美觀與實用的最大效益。

    產品特色
    • 圖像解析度 508 DPI
    • 2D 感應取像為 256x360 Pixels
    • 主動感應面積 128 mm x 180 mm
    • 內建 8-bit ADC 的數位影像
    • 可調整內建的電壓參數
    • 高速的 SPI 介面
    • 0.1 秒的讀取時間
    • 32-byte 的晶片資料傳輸 (FIFO)
    產品應用
    • 高階門禁門鎖
    • 雲端安全機制設備
    • POS/KIOSK/ATM
    產品規格
    Parameter Unit Min Type Max Conditions
    感應面積(W x L) mm 12.8 X18.0 W:Width
    L: Length
    像素 (X,Y) dot 256 x 360
    晶片像素尺寸 um 50 x 50
    影像解析度 DPI 508
    ADC 像素解析度 bits 8 Max 256 gray Scales
    Chip data FIFO byte 32
    介面   SPI
    SPI 時脈 MHz 1 16 32
    系統時脈 (ADC) MHz     6
    電壓供應 V 27   3.3
    電流供應 mA   9
    操作溫度 °C -20   70
    儲存溫度 °C -40   100
    濕度 %RH 20   85
    ESD KV   15   (human body mode)
    外部面積 (W x L x H)
    (Package size)     		mm 33 x 20 x 1.7
    Function 功能 Yes / No Conditions
    Low-power finger detect mode yes
    Set Calibration data yes (OTP)
    I/O and Core Power Isolation yes
    Reset(from MCU to chip) yes
    Interrupt(from chip to MCU) yes
    評估套件 (NU) 規格
    晶片 256 x 360 fingerprint sensor
    掃描速度 1/4 second via USB
    影像解析度 508 dpi (H), 508 dpi (V)
    灰階 8 bits/pixel, max 256 gray scales
    EK (PCB) 面積 Version B: 60mm(L) x 40mm(W)
    Version D: 37mm(L) x 24mm(W)
    Version E: 52mm(L) x 20mm(W)
    傳輸介面 Standard USB compliant cable
    電源 30mA, for EK PCB (From USB port)
    Suspend Mode: < 500 uA
    系統需求 XP/Win 7, 8, 8.1 , Android, USB 2.0
    SOC 規格 NUC12X
