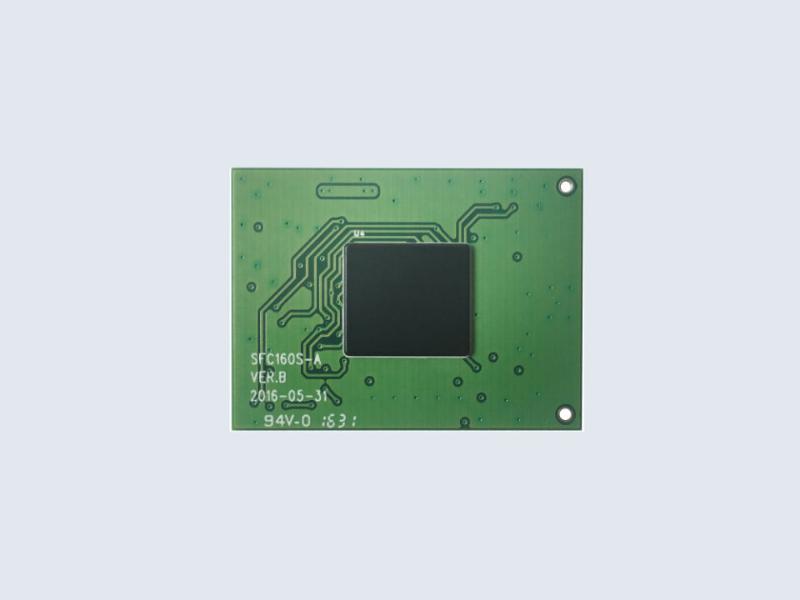

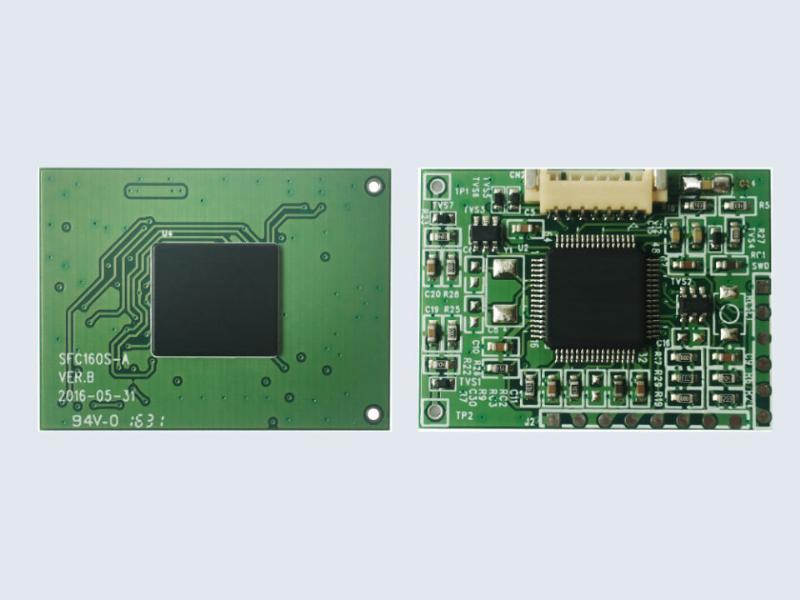

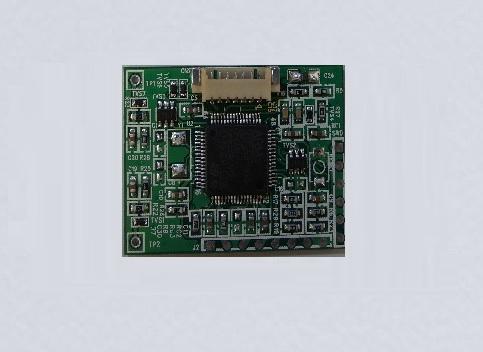

SFC 160S-A 160*160 嵌入式模組

    產品簡介 產品特色 產品應用 產品規格 相關下載
    產品簡介
    SFC160S-A 是目前電容式的指紋辨識晶片中，最輕巧最薄型的產品，其MCU模組運算能力強大，最適合搭配固定鎖、行動鎖、門禁鎖、密閉醫療保存罐、智慧卡等獨立運算應用設備。SFC160S-A 採用新一代的 SIP 封裝模式，使感應晶片面積雖小，卻仍能精準辨識指紋特徵，達到最佳的鑑識效果。SFC160S-A 的操作原理是由像素矩陣感測手指影像，經類比-數位轉換，數位處理，最後透過介面傳輸。SFC160S-A的感測影像品質亦可藉由放大增益、誤差值和參考電壓參數去調整。除此之外，操作參數跟傳輸介面速度亦可根據需求設定。
    產品特色
    • 獨立運算模組
    • 影像解析度 508 DPI
    • 2D 感應取像為 160x160 Pixels
    • 主動感應面積 8 mm x 8 mm
    • 內建14-bit ADC的數位影像
    • 可調整內建的電壓參數
    • 0.03 秒的讀取時間

    • 符合RoHS標準

    • PCB size: 35mm x 26mm

    產品應用
    • 新型超薄電容式指紋感應晶片
    • 適合固定鎖、行動鎖、密閉醫療保存罐、智慧卡等獨立運算應用
    產品規格
    項目 數值
    		 單位
    輸出影像尺寸 160x160
    		 像素
    掃描速度 1/30
    		 秒
    解析度 508
    		 點數/英吋
    耗電量 待機 45
    		 毫安培
    耗電量 比對 60
    		 毫安培
    操作電壓 2.8~3.3
    		 伏特
    實際尺寸 36x35
    		 公厘
    取像尺寸 8x8
    		 公厘
    溫度 -20~80
    		 度
    濕度 20~80
    		 百分比
    靜電保護 15
    		 千伏特
